自攻螺套(B502)

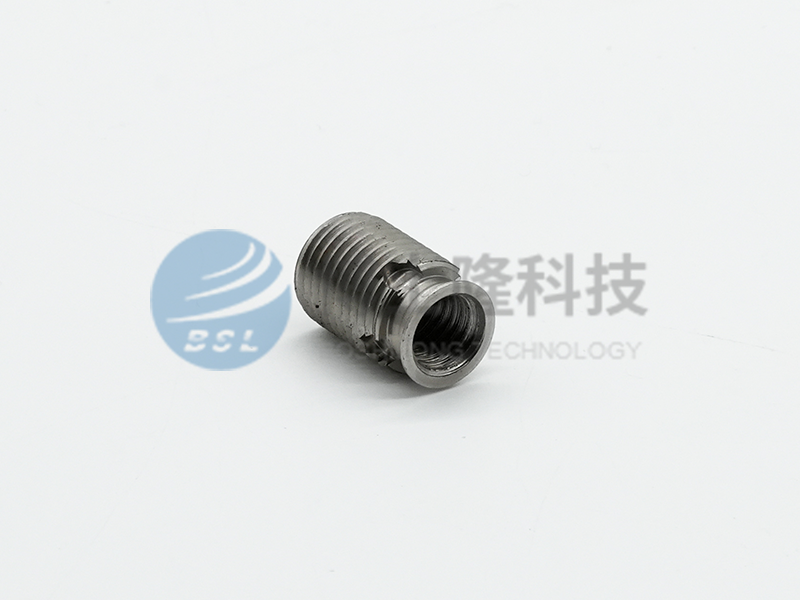

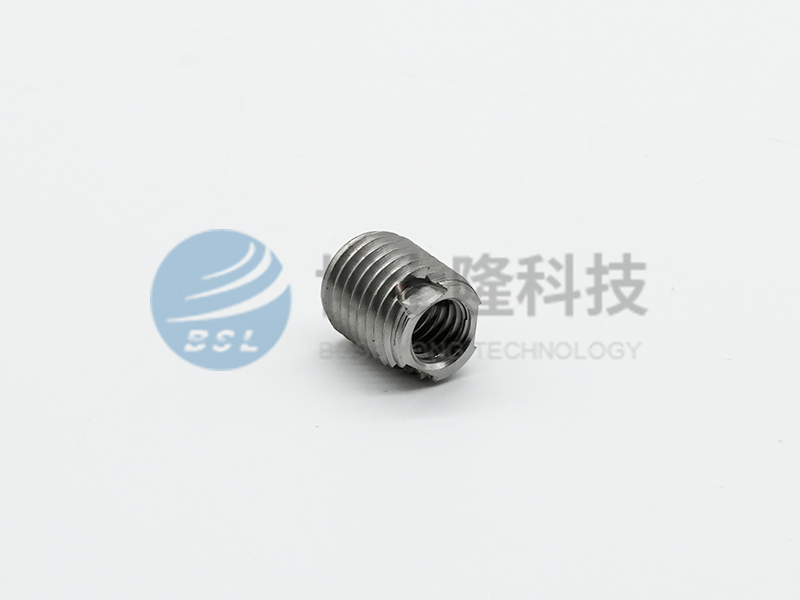

BSL?自攻螺套是我公司自主研發的一種不銹鋼制雙螺紋嵌套產品，外螺紋為自攻牙，內螺紋為米制螺紋，可通過旋入螺桿施加扭矩使產品外螺紋全部嵌入基材，為螺桿的緊固連接提供內螺紋支撐。
股票代碼 874188 國 家 級 專 精 特 新 重 點 小 巨 人 企 業
BSL?自攻螺套是我公司自主研發的一種不銹鋼制雙螺紋嵌套產品，外螺紋為自攻牙，內螺紋為米制螺紋，可通過旋入螺桿施加扭矩使產品外螺紋全部嵌入基材，為螺桿的緊固連接提供內螺紋支撐。
適用于較厚的鋁合金鈑金部件的連接，如底盤等。
BSL?自攻螺套按應用場景分為通孔型自攻螺套和盲孔型自攻螺套。其中盲孔用自攻螺套可以存儲切屑，適用于對環境有無屑要求、清屑困難的盲孔環境。
表1 尺寸
產品代碼 | M | S | L | c | d0 | h | w | x |
公稱 | Max | 公稱 | Max | 參考 | 參考 | Min | Max | |
B5021-050070 | M5 | 8.1 | 7 | 2.8 | 7.4～7.5 | 10 | 4 | 0.5 |
B5021-050100 | 10 | 20 | ||||||
B5021-060080 | M6 | 10.3 | 8 | 3.3 | 9.3～9.4 | 15 | 5 | 0.6 |
B5021-060120 | 12 | 15 | ||||||
B5021-080090 | M8 | 12.1 | 9 | 4.3 | 11.1～11.2 | 15 | 6 | 0.8 |
B5021-080140 | 14 | 20 | ||||||
B5021-100100 | M10 | 14 | 10 | 5.3 | 13.0～13.1 | 15 | 7 | 0.8 |
B5021-100180 | 18 | 20 | ||||||
B5021-120120 | M12 | 16 | 12 | 6.3 | 15.0～15.1 | 15 | 8 | 0.9 |
B5021-120220 | 22 | 30 | ||||||
B5021-140140 | M14 | 18 | 14 | 7.3 | 17.0～17.1 | 20 | 9 | 1 |
B5021-140240 | 24 | 30 | ||||||
B5021-160140 | M16 | 20 | 14 | 8.3 | 19.0～19.1 | 20 | 10 | 1 |
B5021-160240 | 24 | 30 | ||||||
B5021-180240 | M18 | 23 | 24 | 9.3 | 22.0～22.1 | 30 | 12 | 1 |
B5021-180270 | 27 | 30 | ||||||
B5021-200240 | M20 | 26 | 24 | 10.3 | 25.0～25.1 | 30 | 13 | 1 |
螺紋規格M | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
產品長度L | 保證載荷 1）2） (單位：kN) | ||||||||
7 | 14(11) | - | - | - | - | - | - | - | - |
8 | - | 29(23) | - | - | - | - | - | - | - |
9 | - | - | 26(21) | - | - | - | - | - | - |
10 | 25(20) | - | - | 31(29) | - | - | - | - | - |
12 | - | 50(40) | - | - | 38(35) | - | - | - | - |
14 | - | - | 46(42) | - | - | 54(50) | 59(54) | - | - |
18 | - | - | - | 74(68) | - | - | - | - | - |
22 | - | - | - | - | 97(89) | - | - | - | - |
24 | - | - | - | - | - | 118(109) | 116(107) | 133(124) | 152(142) |
27 | - | - | - | - | - | - | - | 152(142) | 174(162) |
自攻螺套采用奧氏體304不銹鋼制作。表面處理方式為本色清洗處理。
1 產品安裝方法
安裝方法按按圖1。安裝工具為扭力扳手。
采用12.9級六角頭螺栓（按GB/T 3098.1）與帶有凸臺的12級六角螺母（按GB/T3098.2），或專用六角頭螺栓。
安裝前，應將螺栓穿過自攻螺套，并超出自攻螺套0.5mm以上。
安裝時，應保持板材的穩固和水平，并要保持其軸心與板材平面垂直；螺栓施加扭矩應平穩。
安裝后，自攻螺套的頂面應不高于孔的倒角底部。
推薦采用三支點輔助定位裝置，以保持旋入的垂直狀態。
說明：
m——螺栓根部臺階圓直徑
n——螺栓根部臺階圓高度
t——螺栓露出長度
e——產品與安裝板平面距離
注1：推薦螺栓根部臺階圓直徑m=安裝孔徑d0-0.2～0.5mm。
注2：推薦螺栓根部臺階圓高度n=安裝孔倒角深度x-0.5mm。
推薦螺栓露出長度t=0.5～2.0mm。

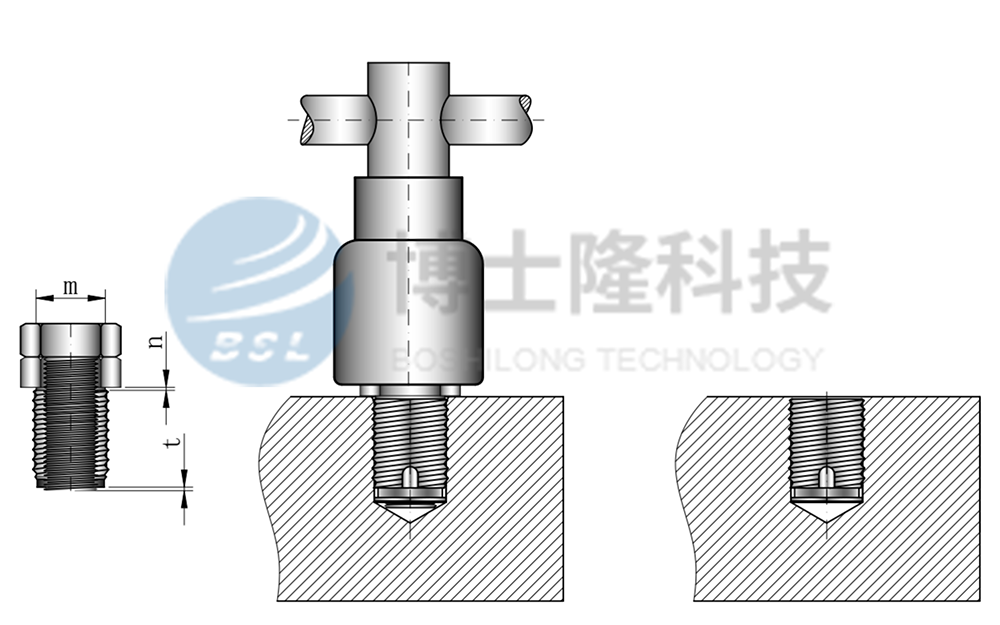

圖1 安裝方法
