注1：代碼P125表示細牙，牙距P=125mm。

表中未列明的規格，可以根據實際型材安裝所需尺寸定制。

表面防護依據產品材質和安裝環境要求而定。推薦的材料牌號和防護種類如下：

1.1　產品安裝步驟

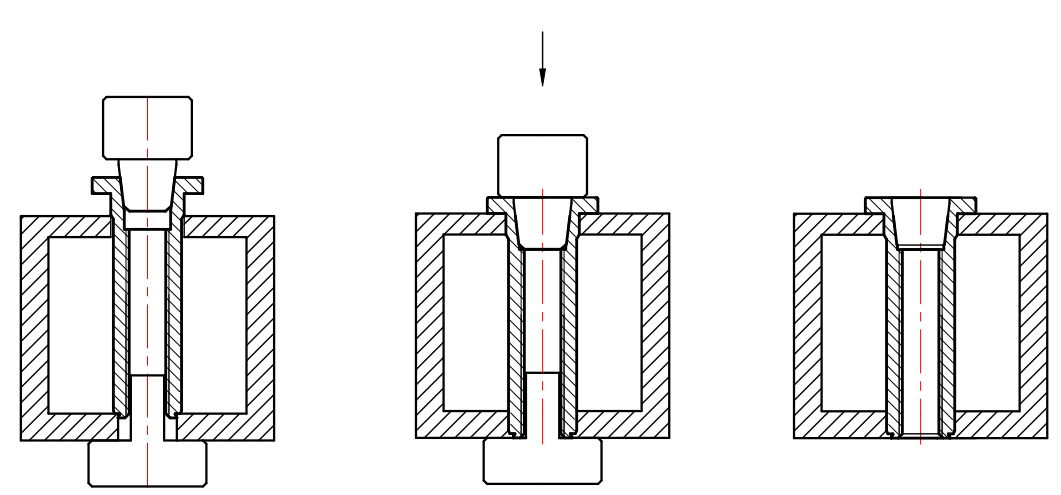

套筒安裝采用的工裝及安裝步驟見下圖。

采用數控油壓設備壓裝，設備應具有工作壓力、工作行程、速度可調的控制系統。

壓裝時應保持型材的穩固和水平，并要保持其軸心與型材平面垂直。壓裝過程應平穩、均勻加載，壓裝速度和工作壓力應符合表5規定。

壓裝后，套筒的口面應與型材平面持平或略低于型材平面。

00001注：1）沖頭與定位座應有由碳鋼或合金鋼制作，硬度應≥40HRC。沖頭外形尺寸應根據產品結構和實際安裝要求與客戶協商確定。定位座的桿部外徑應小于螺紋小徑0.05～0.10mm。
